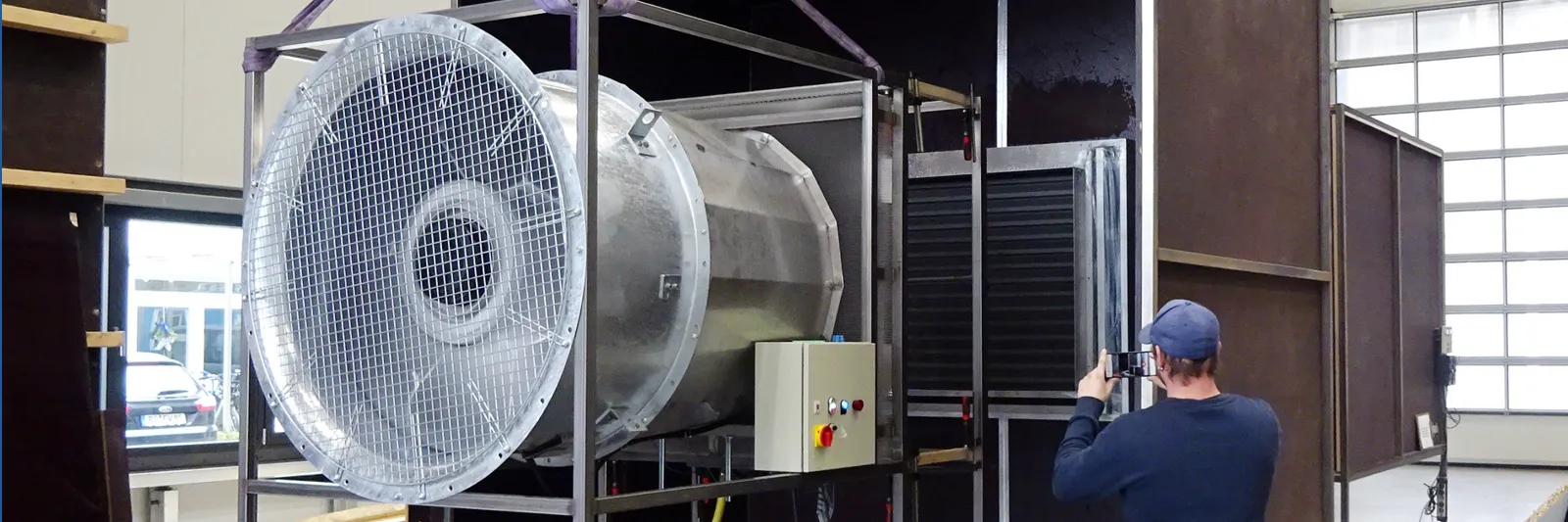

Sonderprüfung von Lüftungsgittern

Als Experte für Sonderprüfungen verwendet das PfB seine Prüfvorrichtungen vielseitig

Eine Ausrichtung des PfBs ist es, sich an komplexe Sonderprüfungen zu wagen und für diese individuelle Prüfvorrichtungen zu entwickeln. Hierbei scheut das Prüfteam des PfB keine Herausforderungen und kombiniert sein Fachwissen mit Erfindergeist.

Ein Beispiel für solch eine spezielle Prüfvorrichtung ergab sich durch die Prüfnorm zur DIN EN 13030 „Lüftung von Gebäuden – Endgeräte – Leistungsprüfung von Wetterschutzblenden bei Beanspruchung durch Beregnung“ (Ventilation for buildings – Terminals – Performance testing of louvres subjected to simulated rain). In der benötigten Prüfung werden Gitter wie sie z.B. für die Belüftungssysteme oder Wärmetauschern von Hochhäusern benötigt werden, auf Wasserdurchschlag getestet. Zur Prüfung dieser Anforderungen an Gittern benötigt es einen komplexen Prüfungsaufbau nach DIN EN 13030.

Ziel ist es, eine definierte Wassermenge bei definierten Randbedingungen (Windgeschwindigkeit und Volumenstrom) auf den Probekörper aufzubringen und die Wassermenge, die durch das System schlägt auszuleiten. Ergebnis ist die Bewertung der Effektivität der Wetterschutzblende als Verhältnis zwischen aufgeschlagener und eingedrungener Wassermenge.

Als erstes galt es festzuhalten welche Herausforderungen hierfür prüftechnisch zu lösen sind. Hinter dieser Frage verstecken sich knifflige Aufgaben der Prüfgeräteplanung, die mit nicht unerheblichen Investitionen und einer hohen Arbeitsleistung für den Eigenbau einhergeht. Nach Bau der Prüfapparatur sowie der Implementierung der Messtechnik, kann die Prüfung vom PfB Team durchgeführt werden. Oftmals sind Anfragen zur Prüfung nach neuen Normen oder auch von sehr individuellen Bauelementen zeitnah zu bearbeiten, da der Auftraggeber, hier ein Fassadenhersteller, selbst unter Zeitdruck agiert.

Um solch einen Aufwand der Entwicklung für eine Sonderprüfung zu rechtfertigen, muss das Prüfzentrum für Bauelemente Vorrichtungen möglichst nachhaltig planen. Dabei wird von Anfang an mitgedacht wie Komponenten der Prüfvorrichtung für andere Prüfungen umgestalte bzw. auf andere Art weiterverwendet werden können. So konnten Teile der Messtechnik nach erfolgter Erstprüfung ebenso für die Messung der Durchströmung von Wabenkamine verwendet werden. Solche speziellen Baukörper werden beispielsweise zur elektromagnetischen Abschirmung in abhörsicheren Räumen verbaut und sind Teil spezieller Lüftungssysteme. Zudem steht die Prüfvorrichtung selbstverständlich auch weiterhin für die Prüfung diverser Wetterschutzblenden und Gittersystemen den Herstellern zur Verfügung.
